一、系統概述

        成都瑞科電氣有限公司RC3000A智能電力運維云平臺，基于云計算、大數據、互聯網、移動通訊等先進技術，為客戶提供全面的變配電系統監視、控制、運行與維護等用電管理和服務。

        云平臺通過變電站、配電室、光伏電站、儲能電站等各類電力能源現場的智能數據采集裝置與通訊網關，將現場各類電力設備的運行數據和狀態實時傳輸?shù)皆破脚_(tái)，實現對現場24小時實時在線監控診斷，有效的保障了電力等能源供應的安全可靠。

        同時，云平臺通過專業豐富的能效管理功能，通過線上、線下打通的運維管理功能使得運維管理更加高效、便捷。通過豐富和友好的PC用戶交互界面以及移動APP，滿足用戶的個性化需求，可極大的提高運行維護的效率和質量。達到了降損節能、減少人力開支、提升經濟效益的目的。

二、適用范圍

        2.1 電力運維服務公司

        ? 提供專業的電力集中監控、管理、運維業務平臺。

        ? 移動化運維功能打通線上、線下運維,提高運維效率。

        ? 可定制的個性化運行報告,滿足不同客戶需求。

        2.2 工業園區/大型企業/醫院/高校

        ? 提供專業全面的配電系統監控功能,確保用電安全。

        ? 提供專業全面的能源管理系統,節能降耗、經濟運營。

        ? 開放的集成能力,方便與其他系統集成和分享數據。

        2.3 電力設備制造商

        ? 為生產的電力設備提供配套的云上監控管理服務

        ? 幫助公司從生產銷售延伸到售后和運維市場

        ? 通過設備運行、運維數據為產品持續創新提供數據支撐

三、系統結構

        3.1 物理結構

        云平臺系統完全遵循物聯網分層分布式體系，構建而成完全一體化的智慧管理平臺系統。系統分為設備感知層、網絡傳輸層、云端平臺層、客戶應用層。

        3.1.1 變電站設備感知層

        感知層由變配電室的各種保護測控裝置、智能儀表、溫濕度探測器及其他智能終端組成，主要用于變配電站內的供配電設備狀態信號、電力參數的數據采集和控制。也可在變配電室設置本監控中心。

        3.1.2 互聯網絡傳輸層

        主要用于變配電站與云平臺之間的信號轉換和數據傳遞。通訊層由互聯網、網絡交換機等設備組成。

        3.1.3 云端平臺層

        云平臺采用云計算技術架構，有多個服務器組成，完成實時數據采集、數據存儲、計算與分析，并通過Web服務器提供客戶應用。采用最新的H5和APP技術，跨平臺通過客戶端瀏覽器和APP即可訪問平臺，不需要再單獨安裝客戶端軟件。

        3.1.4 客戶應用層

        面向客戶PC、移動PC、手機APP等智能終端，提供遠程登錄訪問、監視、控制、能效管理與設備運維等云端服務。

       3.2 部署架構

       云平臺支持公有云與私有云兩種部署方式。

       3.2.1 公有云即系統托管模式

       對于設備比較少的現場，采用公有云方式可極大的降低上云成本和運營成本。

       瑞科電氣負責完成用戶變配電站的電力自動化監控系統的安裝和調試，指導用戶將變配電站的電力數據上傳至瑞科電氣智慧電力運維云平臺。委托瑞科電氣管理，按規定或約定收取軟件基礎費用和每年托管費用。

       3.2.2 私有云即系統自營模式

       對于設備量比較大、對數據安全又有特殊要求的現場，可以采用私有云方式。

       系統平臺建在客戶監控室內，客戶可以按照瑞科電氣推薦的設備與軟件配置進行采購，并申請阿里云、移動云等云空間服務器。

       瑞科電氣負責完成系統平臺的安裝調試，并指導客戶運維隊伍的培訓，移交客戶自行管理系統平臺。如果客戶沒有技術力量自行維護，也可以選擇每年向瑞科電氣支付一定的技術費用，委托瑞科電氣負責技術檢查與維護?？蛻糁回?fù)責系統平臺的日常管理。

四、云平臺功能

4.1 功能清單

        4.2 實時監控

        4.2.1 實時動態的一次接線圖

        監測整體配電網絡的各類運行參數，支持通過瀏覽器在線設計接線圖等各類監控畫面，畫面實時刷新，自動同步到 APP。用戶可自建自定義圖形庫，管理常用圖元控件。系統圖等各類監控畫面，可以直接通過瀏覽器在線編輯，既方便又安全。

（四川師范大學配電工程）

4.2.2 環境參數監測

實時監測配電室、開關柜等區域的環境參數，如溫度、濕度、漏水監測、煙感報警、視頻監控等。

4.2.3 通訊狀態監測

實時監測遠程數據采集終端DTU 或集中器的通訊狀態，實時顯示電力運維平臺與遠程數據采集終端的通訊狀態是否正常。

4.2.4 變壓器監測

實時監測變壓器的電流、電壓、負載、需量、溫度等數據信息，數據異常時，自動發出告警， 提醒相關人員及時處理，避免事故的發生。

4.2.5 視頻監控

支持視頻實時監控，可遠程視頻、語音指導現場操作?？蓪?shí)現告警、視頻聯動。

4.2.6 遠程控制

操作權限：遙控/遙調。

自動控制計劃：定時控制，控制記錄。

4.2.7 3D監控

對開關柜、變壓器等一次設備進行 3D 建模，可直觀展示設備運行狀態，故障位置等信息。

4.3 故障報警

故障報警管理主要實現對配電室設備運行故障的監視功能，實現即時告警，精確定位。通過故障管理功能，用戶可對告警進行實時的監控，系統提供了故障智能診斷功能，以提高故障發現、故障處理的效率，減小故障造成的影響，更加有效的保障安全運行；云平臺為用戶提供了告警的實時監控瀏覽與查詢。

告警可以同視頻聯動，做告警時的圖像視頻抓拍。告警也可以跟派單聯動，發送運維工單到運維工手機。

4.4 故障輔助分析

4.4.1 事故追憶功能

平臺可以記錄事故告警時間點前后幾分鐘所有相關聯的數據的變化情況，記錄的周期為秒級， 可用于幫助運維人員找到故障的原因。

4.4.2 故障錄波分析

平臺可以采集繼電保護、故障錄波儀、電能質量監測儀的錄波數據，通過圖形化方式直觀呈現故障過程，幫忙技術人員遠程快速分析故障原因。

4.5 可視化

4.5.1 地圖導航

結合電子地圖顯示配電室的分布情況，并匯總配電室所數量、累計裝機容量、累計運行容量等信息，點擊站點圖標可跳轉至配電室詳細信息。

4.5.2 配電室概況

顯示某個配電室的基本信息（電壓等級、變壓器臺數、裝機容量、運行容量）、運行狀態（功率、環境溫濕度等）、事件信息（遙信事件、遙測事件）、當日用能情況（逐時用能趨勢、環比用能情況）。顯示內容客戶自定義，可通過拖拉方式實現配置。

大屏顯示畫面：

4.6 設備管理

4.6.1 設備臺賬

設備的內部標識、名稱、類型、廠商等基本信息；配置配電室、配電柜、設備、采集設備之間的一一對應關系。管理分類、用途分類、安裝位置、購買時間、終止使用時間、保養周期等。

4.6.2 數字資產管理與電子檔案

配電室的圖紙、檢測試驗報告等電子材料可上傳到云平臺上進行管理。所有現場設備的產品信息、使用手冊、告警和故障記錄、檢修維修記錄等都在云平臺上管理紀錄。

以上所有電子資料和信息都可以在 APP 上在線查看。

4.7 數據分析

系統提供靈活和強大的數據查詢、統計、分析、發布及報表展現等功能，用戶可以通過該模塊獲得各方面的報表和圖表數據。

4.8 運維管理

4.8.1 故障報修

值班人員接到客戶電話報修或其它服務人員通過 PC 端報修，將報修的相關信息錄入到平臺中，并可依據不同的權限進行后續的報修派工調度工作。 運維人員可以搶單。所有運維過程通過APP 記錄（支持拍照），并在管理系統中可以查看。

4.8.2 巡檢計劃與安全檢查

通過系統編制巡檢計劃，經審核后生成巡檢任務推送到巡檢人員的手機上，巡檢人員執行巡檢任務并登記巡檢內容。APP內置各類設備的巡檢檢查項，巡檢人員可以直接在 APP 上記錄每項檢查結果。APP自動對巡檢結果做評估，給出總體打分評價。實現配電安全運行的指標化。

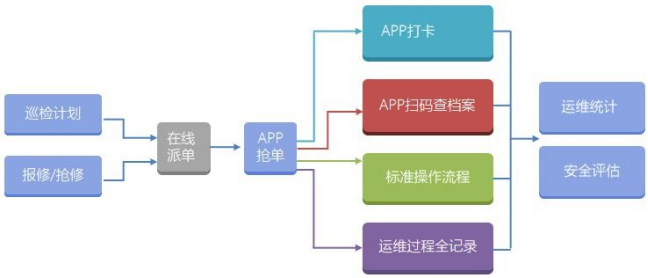

 4.8.3 運維流程圖：

4.8.4 缺陷跟蹤

4.8.5 運維統計分析

4.8.6 人員車輛位置和軌跡管理

通過運維人員的 APP 實時查看運維工程師當前位置。

4.9 能效管理

平臺提供強大的能效分析功能，通過對水、電、氣、冷、熱等各類用能數據的分類分項計量， 以及同、環、占比、排名、變化分析，可迅速發現用電大負載和異常負載。做到節能降耗做到有的放矢，有據可依。

在線查看圖形化展示的各監測點的電能數據。定期刷新一次，進行能耗的動態實時顯示。配電室總電能以及尖、峰、平、谷各段用電情況。

4.10 電能質量

可圖形化展示線路的實時電能質量情。平臺按月為單位統計各項電能質量參數，給出電能質量報告。電能質量報告為電能質量治理提供精確的數據依據。

4.11 移動端APP

4.11.1 實時監控

1、站點信息總覽：通過 APP 可直觀看到配電室的運行狀態、通訊狀態和概要信息。有問題的站點會通過醒目的方式提醒運維人員。通過 APP 的站點看板，運維人員可以看到配電室的主要運行數據和負荷運行趨勢。

2、站點實時運行數據：可以查看設備的所有實時運行數據，模擬量和狀態量分類顯示，更新周期達到秒級。

3、告警：各類告警信息同時通過 APP 消息推送和短信發送給運維人員。所有的告警信息都會永久記錄，隨時可查。

4.11.2 設備管理

1、設備信息管理：APP 可查詢到配電室所有設備的詳細信息，支持掃碼查詢。

2、配電室電子檔案管理：APP 可查詢到配電室的各類電子檔案，如圖紙、測試報告、檢測報告、巡檢報告、檢修記錄等等。信息分類存儲，可在線查看。

4.11.3 運維管理

運維工可以通過APP 接收運維任務，同時在現場運維過程中也可以通過APP 記錄運維過程。所有的運維任何和記錄都永久保存，隨時可追溯。

 4.11.4 能效管理

可通過APP查看企業的各類用能數據和統計分析報告，隨時發現企業不合理用能，以便隨時調整用能安排。

五、設備選型
